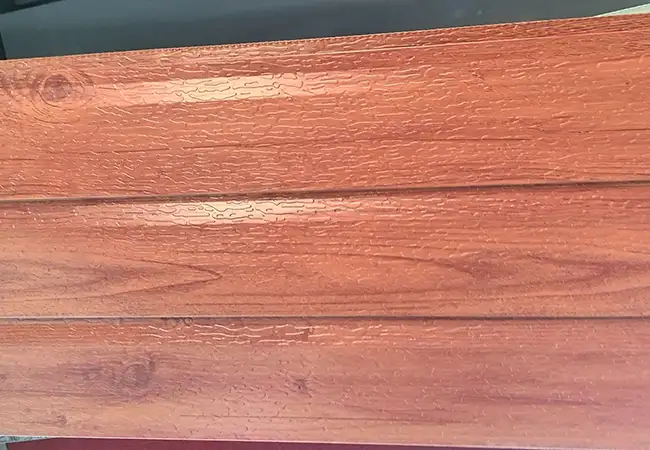

Droog opgehangen isolatie-geïntegreerde plaat

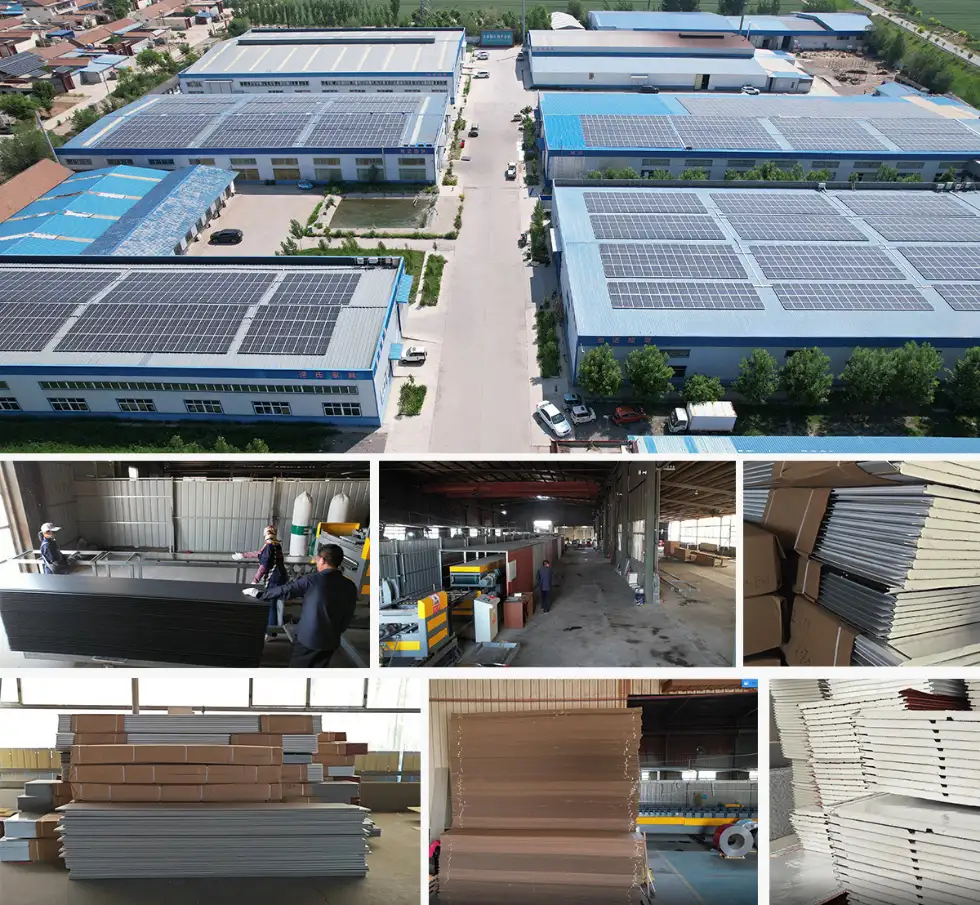

Jason Building Materials biedt hoogwaardige, drooghangende geïntegreerde isolatieplaten. Wij zijn beschikbaar via directe fabrieksverkoop en groothandel en bieden op maat gemaakte oplossingen voor specifieke bouwprojecten.

Productvoordelen

1. Geïntegreerde buitenmuurisolatie en decoratie

Traditionele buitenmuurprojecten vereisen vaak een aparte behandeling van isolatie-, beschermende en decoratieve lagen; Daarentegen consolideert de Dry-hung Insulation Integrated Board deze meerdere functies in één enkel, verenigd product.

2. Geschikt voor snelle buitenmuurconstructie

De panelen worden in de fabriek verwerkt en gelamineerd, waarbij de installatie voornamelijk ter plaatse wordt uitgevoerd met behulp van droogophangmethoden.

Dit systeem is bijzonder geschikt voor nieuwbouw, geprefabriceerde gebouwen, energie-efficiënte renovaties van bestaande constructies en projecten met strakke bouwschema's.

3. Gemakkelijkere standaardisatie van gevelesthetiek

Omdat de decoratieve oppervlaktelaag in de fabriek wordt afgewerkt, kunnen kleur, textuur, afmetingen en oppervlakte-effecten tijdens massaproductie consistent worden gecontroleerd.

Kiel drooghangend systeemonderdeel

Het droogophangsysteem bestaat uit de volgende componenten:

Hoofdkiel: Gegalvaniseerde stalen vierkante buis (gewoonlijk 40×40×2 mm of 50×50×2,5 mm), bevestigd aan de muur met hoekbeugels. De verticaliteit wordt aangepast tijdens de kielinstallatie.

Ophangmontage: Inclusief startstukken, hangers en aanpassingsstukken. Het materiaal van de hanger is een aluminiumlegering of roestvrij staal, met niet minder dan4 hangersper bord.

Ankerbouten: RVS expansiebouten. De boorgatdiameter komt overeen met de boutspecificaties, inbeddingsdiepte ≥40 mm.

Ventilatieholte: Luchtlaagafstand gevormd door de kieldikte, in het algemeen20 – 40 mmwaardoor het opgehoopte vocht effectief uit de muur wordt afgevoerd om de levensduur van de muur te verlengen.

Later onderhoud: Het droogophangsysteem ondersteunt de demontage van één paneel. Regelmatige inspectie wordt aanbevolen2 jaar, waarbij de nadruk ligt op hangercorrosie en veroudering van afdichtingsmiddelen. Vervang onmiddellijk wanneer er problemen worden gevonden.

Definitie van drooggehangen isolatie-geïntegreerde plaat

Geïntegreerde drooggehangen isolatieplaat is een decoratief thermisch isolatiepaneel dat is geïnstalleerd met behulp van drooghangende technologie met metalen kiel. Het verschil met de lijm-verankeringsmethode is dat de plank niet rechtstreeks op de muur wordt geplakt, maar via hangers aan de metalen kiel wordt bevestigd, waarbij er een holte overblijft tussen de plank en de muur. Het voordeel van deze bouwmethode is dat vocht in de muur via de spouw kan worden afgevoerd, zonder dat het zich ophoopt in de isolatielaag en prestatieverlies veroorzaakt. Tegelijkertijd is het laadpad van het drooghangende systeem duidelijk en definitief: de belasting van elke plank wordt via hangers overgebracht naar het kielframe en vervolgens van de kiel naar de hoofdconstructie.

Droogophangsysteem Technische specificaties

Kielspecificatie:Gegalvaniseerde stalen vierkante buis 40×40×2mm of 50×50×2,5mm

Kielafstand:Verticaal @600 mm, horizontale afstand afhankelijk van de plankhoogte

Hangermateriaal:Aluminiumlegering (6063-T5) of roestvrij staal (304)

Laadvermogen enkele hanger: ≥ 1,0 kN(veiligheidsfactor ≥ 3)

Ventilatiespouwbreedte:20 – 30 mm (bepaald door kieldikte)

Seismische beoordeling:Met verschillende kielspecificaties kan worden voldaan6 – 8 gradenseismische verrijking

Toepasselijke projecten

Superhoge gebouwen(Hoogte ≥ 100m): Hoge winddruk met strenge veiligheidseisen; mechanisch verankeringssysteem is betrouwbaarder

Kustgebouwen: In omgevingen met veel zoutnevel vermindert spouwventilatie de ophoping van vocht en vertraagt ​​het corrosie

Renovatie van een oud gebouw waarbij behoud van de oorspronkelijke muur vereist is: Hangplanken beschadigen originele buitenmuren niet en hebben geen invloed op normaal gebruik

Complexe bouwvormen: Vereist ruimte voor kielverstelling in meerdere richtingen om oneffenheden in de muur te compenseren

Hoogwaardige commerciële gebouwen: Projecten met hoge eisen aan montageprecisie en geveleffect

Aanpassingsinstructies

Het maatwerk van het droogophangsysteem omvat voornamelijk:

Kielindeling:De kielafstand en specificaties worden bepaald op basis van windbelastingberekeningen van de gevel van het gebouw. Kielparameters kunnen variëren voor verschillende verdiepingen en hoogtes.

Hangertype:Drie hangeropties beschikbaar —Verstelbare hangersgeschikt voor bestaande gebouwen met algemene vlakheid,Vaste hangersgeschikt voor nieuwbouw met vlakke wanden,Isolatie geïntegreerde hangersgeschikt voor geprefabriceerde isolatieplaten.

Dikte isolatielaag:De spouwbreedte kan worden aangepast tussen20 – 40 mmvolgens de eisen van het isolatieontwerp.

Alle metalen connectoren worden vóór levering behandeld met thermisch verzinken of Dacromet-roestbescherming.

Ondersteuning na verkoopservice

Jason Building Materials biedt de volgende after-sales ondersteuning:

- Eén gratis vervolgbezoek binnen6 maandenna voltooiing acceptatie om de kielconnectoren en de staat van het afdichtmiddel te inspecteren

- Garantiedekking omvat: fysieke eigenschappen van het bord (12 maanden), metalen hanger en weerstand tegen kielcorrosie (24 maanden), behoud van elasticiteit van de kit (12 maanden)

- Voor onderhoudsbehoeften die buiten de garantie vallen, kunnen we nog steeds de levering van accessoires en technische begeleiding bieden, waarbij we alleen de materiaalkosten in rekening brengen

- Voor superhoogbouwprojecten groter dan100m, garantieperiode kan worden verlengd tot24 maandenvia onderhandeling

Definitie

Waarom zijn puur hechtende buitenmuurisolatiesystemen niet toegestaan ​​in hoogbouw? Omdat er winddruk boven de 10e verdieping is3 – 5 keerdat op grondniveau, en er kunnen valrisico's bestaan ​​na lijmveroudering. Bestaat er een oplossing waarbij gebruik wordt gemaakt van volledig mechanische bevestiging? Het droogophangsysteem voor de kiel is een volledig mechanische verankeringsoplossing die niet afhankelijk is van lijm: elke plank wordt aan de metalen kiel bevestigd met4 – 6 roestvrijstalen hangers, elke hanger draagt ​​onafhankelijk een belasting met een individuele capaciteit ≥1,0 kN.

Vergelijking van drie installatiemethoden

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een drooggehangen isolatieplaat en een gebonden isolatieplaat?

A1: Het belangrijkste verschil is de installatiemethode. Droog opgehangen planken worden aan de muur bevestigd door middel van een metalen kielsysteem met mechanische hangers, waardoor er een ventilatieruimte overblijft tussen de plank en de muur. Gelijmde platen worden rechtstreeks op het muuroppervlak geplakt. De droogophangmethode is betrouwbaarder voor hoge gebouwen en maakt vervanging van enkele planken mogelijk.

Vraag 2: Waar dient de ventilatieholte voor?

A2: De ventilatiespouw zorgt ervoor dat vocht in de muur kan worden afgevoerd, waardoor ophoping in de isolatielaag wordt voorkomen die prestatieverlies zou veroorzaken. Het helpt ook de muur droog te houden en voorkomt schimmel en uitbloeiingen.

Vraag 3: Kunnen drooggehangen geïntegreerde isolatieplaten worden gebruikt in gebouwen van meer dan 100 meter?

A3: Ja. Het drooghangend systeem is geschikt voor gebouwen met een onbeperkte hoogte. Met het juiste winddrukontwerp en de juiste kielspecificaties kan het worden gebruikt op superhoge gebouwen. De garantie kan worden verlengd tot 24 maanden voor projecten boven de 100 meter.
